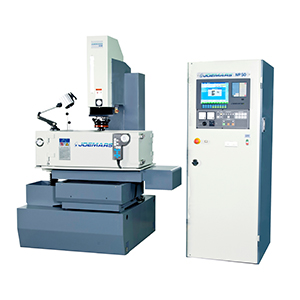

CNC 系列 JMNC32A+NP50+D32
- 机器规格
- 附件配备
- 机械特点
- 控制系统
- 加工实例
- 影片拨放
- 线上询问
CNC 系列机台规格表
| 项目 | UNIT | JMNC 32A |
|---|---|---|
| 工作台尺寸 | mm | 600 × 300 |
| X 轴行程 | mm | 300 |
| Y 轴行程 | mm | 200 |
| Z 轴行程 | mm | 300 |
| 工作台面至电极钣底端距离 | mm | 167 ~ 467 |
| 最大电极重量 | kgs | 60 |
| 最大工件重量 | kgs | 500 |
| 油槽内容积 ( W x D x H ) | mm | 845 × 510 × 300 |
| 机台净重 | kgs | 1150 |
| 机台外观尺寸 ( W x D x H ) | mm | 1675 × 1200 × 2075 |
NP 系列电源箱规格表
| 项目 | UNIT | NP50 |
|---|---|---|
| 最大加工电流 | A | 50 |
| 最大电源消耗 | KVA | 4.5 |
| 最快加工速度 | mm³ / min | 390 |
| 最小电极消耗 | % | 0.20 |
| 最佳表面粗度 | µm Ra | 0.20 |
| 净重 | kg | 320 |
| 外观尺寸 ( W x D x H ) | mm | 680 x 1070 x 1820 |
CNC 系列油箱规格表
| 项目 | UNIT | D32 |
|---|---|---|
| 容积 | 280 | |
| PUMP | HP | 0.5 HP × 1 |
| 净重 | kgs | 内建 |
| 过滤方式 | 纸网 × 2 pcs | |
| 油箱外观尺寸 ( W x D x H ) | mm | 内建 |
* 机械规格及设计若有变更，恕不另行通知。
标准配件
| 滤油网 1 组 |
| 工具箱 1 个 |
| 喷油磁性座 1 组 |
| 电钻夹头 1 个 |
| 工作夹具组 1 组 |
| 标准电极头 1 个 |
| 石英工作灯 1 个 |
| 水平垫 1 组 |
| 三轴光学尺 1 组 |
特别配件
| 自动减火器 |
| 电极摇动装置 |
| 永久磁座 |
| 加工液冷却器 |
| 3R & EROWA & Hirschmann 夹具 |
| 分度盘 |
| 自动更换电极装置 |
| C 轴 |
特点
| MIC-2000 工业级电脑。 |
| 12.1” TFT LCD 彩色萤幕。 |
| 可选择对话式或 GM 码编辑程式 |
| 背景编辑功能。 |
| 巨集程式功能。 |
| 多国语言。 |
| 加工路径显示。 |
| 电子手轮定位及火花校模。 |
| 多孔巨集加工系统: 提供直线多孔 / 圆形多孔 / 弧形多孔 / 方阵多孔 / 任意多孔。 |
| 多段修细模组。 |
| 1000 组加工参数表，每组加工参数表可编辑 1000 组加工参数。 |
| 17 种摇动及行星运动。 |
| LWF 低消耗放电回路系统，可控制峰值电流之上升斜率，大幅降低电极之尖角消耗。 |
| 追踪式休止幅控制回路系统，大幅降低加工中积碳之发生机率。 |
| 盒式模组化设计，用户可自行维修及保养，大幅降低维修成本。 |
软体规格
| 使用语文：英文 / 中文 |
| 使用单位：英制 / 公制 |
| 程式编辑：对话式程式编辑 / 一般 G / M 码程式编辑 / 背景编辑 / 专家系统程式自动产生 / 内部 / 外部直接程式传输 ( RS232 ) |
| 操作模式：自动 / 手动 / 编辑 / 手动资料输入 ( MDI ) |
| 画面功能：专家系统 / 绘图 / 诊断 / 警报 / 设定 |
| 软体面板功能: 程式预演 / 机械锁定 / 单节执行 / 选择跳开 / Z轴锁定 |
| 定位功能：寻边 / 寻沟心 / 孔中心 / 柱中心 / 顶点 / 火花校模 |
| 加工功能：行星加工 / 锥形加工 / 扩孔加工 / 向量加工 / 沿路径加工 / 限时加工 / 多孔加工 / 多段修细加工 / C 轴加工 |
| 补偿功能：刀长 / 刀径 / 背隙/ 螺距 |
| MLC 功能：I/O 点/ C 点/ S 点/ A 点/ 计时器/ 计数器/ 暂存器/ D 暂存器/ 即时阶梯图显示 |
| 一般功能：多重座标系统/ 座标缩放比例/ 座标旋转/ 图形旋转/ 加工路径显示/ 巨集指令/ 线上说明 |
轴控制
| 基本轴数：3 轴 |
| 扩充轴数：1 轴 ( C 轴为选购 ) |
| 基本同动轴数：3 轴 |
| 扩充同动轴数：最多 4 轴 ( C 轴为选购 ) |
| 手轮可控轴数：3 轴 ( C 轴为选购 ) |
系统设定单位
| 公制 - 最小输入单位: 0.001 mm / 最小命令值: 0.001 mm / 最大行程设定: 9999.999 mm |
| 英制 - 最小输入单位: 0.0001 inch / 最小命令值: 0.0001 inch / 最大行程设定: 999.9999 inch |
| 角度 - 最小输入单位: 0.001 deg / 最小命令值: 0.001 deg / 最大行程设定: 359.999 deg |
G 码表
| 定位机能 - 功能: 定位 / 不保护定位 / 靠边 / 沟心 / 内中心 / 外两点中心 / 外中心 / 顶点 / 原点 / 火花校模 / 参考点复归 |
| 一般加工 - 功能: 直线切削 / 顺时针圆弧切削 / 逆时针圆弧切削 |
| 行星加工 - 功能: 圆形行星 / 方形行星 / 向量行星 / 扇形行星 |
| 摇动加工 - 功能: 标准摇动 / 摇动图形旋转 / 扩孔摇动平面 / 角度摇动设定 |
| 多孔加工 - 功能: 线 / 圆 / 圆弧 / 方阵 / 任意模组多孔加工 |
| 限时加工 - 功能: 限时加工 |
| 巨集 - 功能: 巨集指令呼叫 |
| 座标机能 - 功能: 机械定位 / 工作座标系统 / 极座标指令 / 缩放比例 / 座标旋转 / 绝对 / 相对座标 / 设定座标 / 平面选择 / 英制 / 公制选择 |
| 补偿机能 - 功能: 刀径补偿 / 刀长补偿 |
| C 轴功能 - 功能: C 轴寻原点 / C 轴螺旋定位 / C 轴不保护螺旋定位 / C 轴螺旋切削 |
| 其他 - 功能: 暂停 / 资料设定 ( 刀长资料 ) / 更换参数表 / 第二软体行程极限设定 |
| 排渣退刀模式 - 功能: 沿加工轴退刀 / 沿 Z 轴向上退刀 / 沿加工路径退刀 / 回中心再沿加工轴退刀 / 45 度回中心再沿加工轴退刀 |
