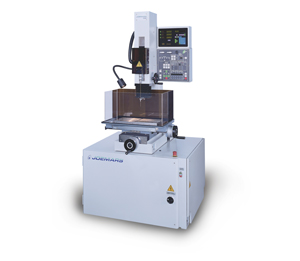

电火花 JM325DZ

  • 机器规格
  • 附件配备
  • 机械特点
  • 控制系统
  • 加工实例
  • 影片拨放
  • 线上询问
机械规格
项目 单位 JM325DZ
工作台规格 mm 460 x 210
X, Y 轴行程 mm 330 x 200
Z 轴行程 mm 345
W 轴行程 -----
导引轴行程 mm 150
最大工件重量 kgs 100
电极铜管管径 mm φ0.2 - φ3.0
最大电极长度 mm 400
工作台至导引轴端距离 mm 120 - 270
加工液种类 蒸馏水
水箱容量 L 10L x 2
机台净重 kgs 620
外观尺寸 mm 1090 x 1465 x 2070

电源箱规格
项目 单位 JM325DZ
电源电压 200 / 220 / 346 / 380 / 415 / 440 3 相交流
最大电源消耗 KVA 3.5 KVA
最大加工峰值电流 A 38 A
放电条件代号 100 组 ( 0 ~ 99 )
峰值电流设定 A 15 段 ( 0.3 A ~ 38 A )
电容设定 16 段 ( 0 ~ 15 )
放电幅设定 99 段 ( 1 ~ 99 )
休止幅设定 99 段 ( 1 ~ 99 )
放电间隙设定 16 段 ( 1 ~ 16 )
伺服灵敏度设定 100 段 ( 0 ~ 99 )

* 机械规格及设计若有变更,恕不另行通知。
标准配件
工具箱1 只
不锈钢工作夹具组1 组
标准电极头 ( 0.2 ~ 3.0 mm ) 1 只
眼膜 ( 1.0 mm ) 1 只
铜管 ( 黄铜 ) ( 1.0 mm × 300 L ) 10 支
止水胶块 ( 1.0 mm ) 10 只
水桶 ( 10 liter / D & DZ ) 2 个
滤网 2 个
特别配件
黄铜管 ( 0.3 ~ 300 L )
黄铜管 ( 0.5 ~ 3.0 mm × 300 L )
眼膜 ( 0.2 ~ 3.0 mm )
止水胶块
特点说明
100 组加工条件记忆:可储存 100 组之使用者加工条件。
6 种加工参数:包含峰值电流、电容、放电幅、休止幅、放电间隙及伺服灵敏度等。
Fuzzy 加工条件选择功能:可透过加工材质、电极直径及电极损耗三种条件来选择最适用之加工条件。
内含三轴光学尺系统:X、Y 轴采用光学尺,Z 轴采用编码器。
五种警告灯号显示:深度到达、积炭、液位过低、SAFETY 及电极与工件短路等警告灯。
电极防撞装置。
寻边时 Z 轴座标自动归零功能。
深度到达电极自动回升功能:可经由光学尺显示器设定 HOME 位置、电极消耗及加工深度等资料,在加工深度到达时,电极之底部会自动上升至 HOME 位置。
MOSFET 放电回路,适合各种钨钢、超硬合金、粉末合金之超硬钢材加工。
加工孔径由 0.2 MM 到 3 MM,球面及斜面之工件亦可加工。
积炭保护回路:加工中如遇加工不稳定,会自动调整休止幅,如积炭超过一定时间,则自动停止放电。
特殊高压 PUMP 设计,可快速喷水及回流,铜管电极瞬间不滴水。
加工中可暂停修改加工参数,而不会影响原先所储存之条件。
广泛之用途样品 1
线切割用工件之起始洞点之加工
广泛之用途样品 2
多孔之加工
广泛之用途样品 3
排气孔 / 冷却孔之加工
广泛之用途样品 4
铜电极之排渣孔之加工
广泛之用途样品 5
盲孔之加工
广泛之用途样品 6
困难斜面或曲面之加工
