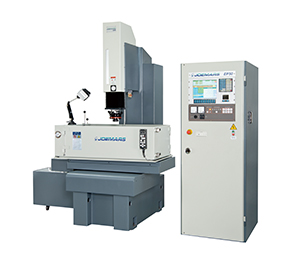

CNC 系列 JMNC43A+EP50+D43
- 機器規格
- 附件配備
- 機械特點
- 控制系統
- 加工實例
- 影片撥放
- 線上詢問
CNC 系列 機台 規格表
| 項目 | UNIT | JMNC 43A |
|---|---|---|
| 工作台尺寸 | mm | 650 × 400 |
| X 軸行程 | mm | 400 |
| Y 軸行程 | mm | 300 |
| Z 軸行程 | mm | 350 |
| 工作台面至電極鈑底端距離 | mm | 290 ~ 640 |
| 最大電極重量 | kgs | 75 |
| 最大工件重量 | kgs | 800 |
| 油槽內容積( W × D × H ) | mm | 1080 × 560 × 340 |
| 機台淨重 | kgs | 1400 |
| 機台外觀尺寸 ( W × D × H ) | mm | 1480 × 1900 × 2340 |
EP 系列 電源箱 規格表
| 項目 | UNIT | EP50 |
|---|---|---|
| 最大加工電流 | A | 50 |
| 最大電源消耗 | KVA | 4.5 |
| 最快加工速度 | mm³ / min | 390 |
| 最小電極消耗 | % | 0.20 |
| 最佳表面粗度 | µm Ra | 0.20 |
| 淨重 | kg | 320 |
| 外觀尺寸 ( W × D × H ) | mm | 680 × 1070 × 1820 |
CNC 系列 油箱 規格表
| 項目 | UNIT | D43 |
|---|---|---|
| 容積 | l | 320 |
| PUMP | HP | 0.5 HP × 1 |
| 淨重 | kgs | 100 |
| 過濾方式 | 紙網 | |
| 油箱外觀尺寸 ( W × D × H ) | mm | 850 × 1150 × 1100 |
* 機械規格及設計若有變更，恕不另行通知。
標準配件
| 濾油網 1 組 |
| 工具箱 1 個 |
| 噴油磁性座 1 組 |
| 電鑽夾頭 1 個 |
| 工作夾具組 1 組 |
| 標準電極頭 1 個 |
| 工作燈 1 個 |
| 水平墊 1 組 |
| 三軸光學尺 ( 安裝於機台 ) 1 組 |
特別配件
| 自動減火器 |
| 永久磁座 |
| 加工液冷卻器 |
特點
| 鑄件均採用高強度的鑄鐵鑄造成型，並經退火處理且為對稱性的結構設計，具有高剛性及良好的熱平衡穩定性。 |
| 各軸使用高精度的滾珠螺桿，部分軸向使用大定位栓的螺桿預拉結構，因此在定位精度、機台剛性及運動特性上均極為優良。 |
| 各軸使用高精密度無餘隙的滾珠 / 滾柱式軌道，提供高精度的軸向運行導引。 |
| 各軸軸承使用大角度的精密斜角滾珠軸承，確保軸向及徑向的荷載所需，提供運轉的順暢度及精度。 |
| 工作台表面經硬化研磨處理，具有絕佳的耐磨耗性並提升使用壽命。 |
| 各軸均配置高精度及高解析度的光學尺，確保各軸的靜態及動態的尺度精度。 |
| 先進的各軸傳動機構，可提升放電加工效率、加工穩定性及加工精度。 |
| Z 軸配置電磁式制動器，即時提供 Z 軸制動所需。 |
| 機台的潤滑系統使用大容量的注油器，配合高效率的潤滑油迴路，提供各軸可靠的給油，提升零件的使用壽命。 |
| 各軸採用包覆式的防護結構，確保操作人員的安全並防止粉塵或液體落入機台。 |
| 油槽及機頭均有噴油或吸油裝置，方便各種工件加工使用。 |
| 油槽液面高度控制採用無段式，方便快速設定油槽的給油高度。 |
| 油槽排油系統採用大口徑的排油裝置，能在極短時間內將油槽的加工油排至油箱。 |
| 油箱使用大流量的 PUMP，提供快速的油槽給油。 |
| 油箱內部採迷宮式隔間，能有效的提升加工油的潔淨度。 |
| 油箱的過濾系統使用高效率的紙網過濾，提供快速且乾淨的加工油。 |
| 油箱配置壓力表，即時提供過濾系統及管路內加工油流動是否正常的訊息。 |
| 部份機型的油箱底部配置高荷載能力的活動輪，方便油箱的移動，以便進行油箱內部的清理或維修。 |
| 簡潔的機台 / 油箱 / 電源箱配置方式，減少佔地面積且方便維修。 |
CNC EDM 電控特點
| EP CNC 控制器是一套 PC-BASED CNC 控制器，人機介面採用工業級 486-PC 架構，閉迴路伺服放電加工系統採用高速 32 位元 DSP 獨立處理，以達到最佳放電加工效率及高精準度。 |
| 直覺式圖形，表格對話式，輸入範圍提示及檢查，多段修細加工，圓周及矩陣多孔加工，編輯中直接觀看副程式內容及選取副程式等等，提供模擬跑位加工 / 多段標記行加工 / 暫不加工行設定及軟體行程保護功能，大幅提高編程效率及避免編程造成的失誤。 |
| 提供註解行功能及常用詞輸入，USB碟檔案匯入 / 匯出，可將專案有關資料輸入，達到專案管理及備忘錄功效。 |
軟體功能
| 使用語文 : 英文 ∕ 中文 |
| 使用單位 : 英制 ∕ 公制 |
| 座標系統 : 機械座標、工作座標 |
| 手動模式 : 連續、寸動、不保護 |
| 手動增量進給 : 1∕10∕100 μm |
| 程式最大容量 : 1000 行 |
| 副程式層次 : 可達 5 層 |
| 程式編輯 : 對話式程式編輯 ( 輸入數值說明提示及檢查 ) |
| 檔案匯入/ 匯出 : USB碟 FAT32/FAT16 |
| 尋邊功能 : 尋機械原點 / 尋邊 / 尋內孔中心 / 尋外孔中心 / 尋角落 / 火花校模 |
| 定位功能 : 機械座標定位、工作座標、座標設定、1/2XY |
| 加工功能 : 三軸直線 / 各式行星 / 錐形 / 擴孔 / 向量 / 矩陣多孔 / 圓周多孔 / IO開關 |
| 加工參數表 : 256 組 |
| 多段修細加工 : 100 組，每組 15 段 |
| 加工方式 : 模擬跑位/多段標記行加工 / 暫不加工行設定 / 一般加工 |
| 提供軟體行程保護功能及是否啟用設定. |
| 提供註解行功能及常用詞輸入 |
| 提供線上說明 |
硬體規格
| 控制箱電源 : AC 100V~240V ( 50Hz / 60Hz ) |
| 中央處理單元 ( CPU ) : 高速 32 位元工業級 486 PC |
| 顯示器 : 彩色 VGA 800×600 |
| 鍵盤輸入 : PS2 規格 |
| 控制軸數 : X、Y、Z 軸 |
| 硬式磁碟機 : CF Card |
| 伺服控制板 : 高速 32 位元 DSP 處理三軸閉迴路伺服控制 |
| 訊號輸入點 / 輸出點 : DC24V 標準Ｉ48 點 / Ｏ48 點 ( 可擴充 ) |
| 系統介面及傳輸卡 : RS485 2 組 ( 其中一組連接 USB 碟讀卡機 ) |
| USB 碟讀卡機 : USB 碟 32GB 以內 ( USB 2.0 ) |
放電迴路
| LWF 低消耗放電迴路系統，可控制峰值電流之上升斜率，大幅降低電極之尖角消耗 |
| 追蹤式休止幅控制迴路系統，大幅降低加工中積碳之發生機率 |
| MOSFET 放電迴路，大幅提昇加工效率 |
| 盒式模組化設計，用戶可自行維修及保養，大幅降低維修成本 |
系統設定單位
| 公制 - 最小輸入單位 : 0.001 mm / 最小命令值 : 0.001 mm / 最大行程設定 : 9999.999 mm |
| 英制 - 最小輸入單位 : 0.0001 inch / 最小命令值 : 0.0001 inch / 最大行程設定 : 999.9999 inch |
