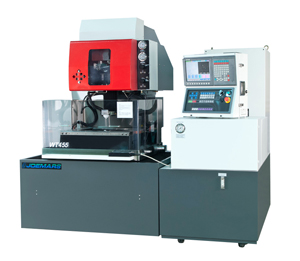

線切割放電加工機 WT 455
- 機器規格
- 附件配備
- 機械特點
- 控制系統
- 加工實例
- 影片撥放
- 線上詢問
機械規格
| 項目 | 單位 | WT 455 |
|---|---|---|
| 最大工件尺寸 ( 長 × 寬 × 高 ) | mm | 900 x 650 x 245 |
| 最大工件重量 | kgs | 550 |
| X 軸行程 | mm | 450 |
| Y 軸行程 | mm | 300 |
| Z 軸行程 | mm | 250 |
| U 軸行程 | mm | 100 |
| V 軸行程 | mm | 100 |
| 驅動系統 | 交流伺服馬達 | |
| 使用線徑 | mm | Ø 0.10 ~ Ø 0.30 ( 標準 ) |
| 最大切割斜度 | mm | +/-20° / 80mm |
| 機械淨重 ( 不含水過濾系統及電控系統 ) | kgs | 2100 |
| 水過濾系統容量 | L | 700 |
| 過濾方式 | 紙網 | |
| 離子交換樹脂容量 | L | 14 |
| 水質控制 | 自動 | |
| 水溫控制 | 自動 | |
| 機械佔地面積 ( 寬 × 深 × 高 ) ( 含水過濾系統及電控系統 ) | mm | 2236 × 2308 × 2070 |
* 機械規格及設計若有變更，恕不另行通知。
標準配件
| 自動垂直校正器 1 件 |
| 銅線 Ø 0.25 mm 1 捲 |
| 工具組 1 組 |
| 離子交換樹脂 1 組 |
| 眼模 Ø 0.25 mm 1 組 |
| 紙網 1 組 |
選購配件
| 張力計 |
| 自動穩壓器 |
| 眼模 ( Ø 0.10 mm，Ø 0.15 mm，Ø 0.20 mm，Ø 0.25 mm，Ø 0.30 mm ) |
| X Y 高精度光學尺 |
| 水冷卻器 |
| 特殊需求的配件 |
| 耗材 ( 如特殊規格的加工用線，噴嘴…… ) |
| 精修迴路 |
機械特點
| 1. 獨特的捲線輪設計，增加捲線輪的使用壽命。 |
| 2. 獨特的張力輪設計，提供穩定的線張力控制。 |
| 3. 獨特的下水臂冷卻裝置，提供高精度的加工所需。 |
| 4. 不鏽鋼工作台鈑經硬化處理且為全支撐式的設計，提供絕佳的工件支撐性及精度的穩定性。 |
| 5. 封閉式的箱型及對稱性的鑄件結構，具有高剛性及良好的熱平衡穩定性。 |
| 6. 各軸使用高精度的大外徑滾珠螺桿，部分機型並使用大定位栓的預拉結構，配合高精度的線性軌道，在定位精度、剛性及運動特性上均極為優良。 |
DOS 控制器 1
| 運算核心採用高性能 CPU 控制器使用高速穩定之工業及專用電腦，搭載高速強大的 NC 運算機能實現高精度加工，豐富之輔助說明極高親和力之人性化操作介面，充分發揮新一代 PC-BASE 超強運算機能。 |
DOS 控制器 2
| 提供簡單易操作的校模模式。 |
DOS 控制器 3
| 直接輸入定位點或位移量的快速定位功能。 |
DOS 控制器 4
| 內建多種加工材質以及加工模式的加工條件可供使用者運用。 |
DOS 控制器 5
| CF 卡輸入設備取代傳統 3.5" 磁碟機，確保資料傳輸的穩定快速。 |
CNC 裝置及電控迴路
| 控制方式：工業級 Pentium 2 IPC |
| 記憶裝置：CF 卡 |
| 螢幕顯示方式：12.1" 800 x 600 彩色 TFT LCD |
| 輸入方式：鍵盤、RS232、CF 卡及乙太網路 |
| 伺服控制方式：全閉式迴路 AC 伺服控制 |
| 控制軸數：5 軸 |
| 最小指令單位：0.001 mm |
| 最大指令值：9999.999 mm |
| 圖形旋轉：0 ～ 360° |
| 加工記憶條件：9999 組 |
| 放電迴路：AC MOSFET |
| 表面粗糙度：0.3 ~ 0.4 μmRa |
| 智慧型點火迴路：超薄，厚板 |
| 電力需求：3 相 AC220V / AC380V / AC415V / AC440V , 18KVA |
