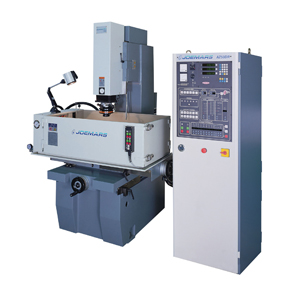

ZNC 系列 JM430+AZ50DR+D430
- 機器規格
- 附件配備
- 機械特點
- 控制系統
- 加工實例
- 影片撥放
- 線上詢問
機台規格表 ( 可程式系列 )
| 項目 | UNIT | JM 430 |
|---|---|---|
| 工作台尺寸 | mm | 650 × 400 |
| X 軸行程 | mm | 400 |
| Y 軸行程 | mm | 300 |
| Z 軸行程 | mm | 200 |
| W 軸行程 | mm | 200 ( 電動 ) |
| 工作台面至電極鈑底端距離 | mm | 230 ~ 630 |
| 最大電極重量 | kgs | 75 |
| 最大工件重量 | kgs | 900 |
| 油槽內容積( W × D × H ) | mm | 1060 × 600 × 340 |
| 機台淨重 | kgs | 1400 |
| 機台外觀尺寸 ( W × D × H ) | mm | 1455 × 1680 × 2155 |
AZDR 系列 電源箱 規格表
| 項目 | UNIT | AZ50DR |
|---|---|---|
| 最大加工電流 | A | 50 |
| 最大電源消耗 | KVA | 4.5 |
| 最快加工速度 | mm³ / min | 390 |
| 最小電極消耗 | % | 0.25 |
| 最佳表面粗度 | µm Ra | 0.20 |
| 淨重 | kg | 180 |
| 外觀尺寸 ( W × D × H ) | mm | 580 × 725 × 1730 |
油箱 規格表 ( 可程式系列 )
| 項目 | UNIT | D430 |
|---|---|---|
| 容積 | l | 340 |
| PUMP | HP | 0.5 HP × 1 |
| 淨重 | kgs | 100 |
| 過濾方式 | 紙網過濾 | |
| 油箱外觀尺寸 ( W × D × H ) | mm | 850 × 1000 × 1100 |
* 機械規格及設計若有變更，恕不另行通知。
標準配件
| 濾油網 1 組 |
| 工具箱 1 個 |
| 噴油磁性座 1 組 |
| 電鑽夾頭 1 個 |
| 工作夾具組 1 組 |
| 標準電極頭 1 個 |
| 石英工作燈 1 個 |
| 水平墊 1 組 |
| 三軸光學尺、數字顯示器 1 組 |
| 向上放電 1 組 |
特別配件
| 自動減火器 |
| 電極搖動裝置 |
| 永久磁座 |
| 加工液冷卻器 |
| 3R & EROWA & Hirschmann 夾具 |
1. 新 Z 軸 NC 可程式放電加工機由粗加工到細加工，一次完成
| 內建 50 組工作代號，每一組皆能單段加工、5 段自動連續加工，或最多可做 10 段自動連續加工，且每段包括 12 種加工參數。喬懋創新設計 FUZZY 電腦輔助邏輯控制系統，提供總共可儲存 9600 組加工參數。在加工中，亦可變更加工參數，且不會影響原先所儲存的參數。 |
2. 加工速度
| 加工速度比傳統型快 10 % ～ 45 %。 |
3. 更低的電極消耗
| 採用電流斜率控制回路，大幅減少尖端電極消耗。 |
4. 更佳表面粗細度
| 超精細加工回路，減少 25 % 的拋光時間。 |
5. 最短的加工參數設定時間
| 只須輸入 ( 1 ) 加工材料 ( 2 ) 電極實際加工尺寸 ( 3 ) 電極消耗率 ( 4 ) 加工峰值電流則可藉由 FUZZY 電腦輔助系統即可配成最適當的加工條件。 |
6. 防積碳自動調整裝置
| 新型四 A 裝置 ( AUTO ANTI-ARCING ADJUSTMENT ) 啟動放電後，當加工不穩定或有積碳發生時，新型 FUZZY 電腦輔助邏輯控制系統會自動偵測及調整加工參數，當加工情況恢復穩定時，馬上又回到原來設定的條件繼續加工，以得到最好的加工效率。 |
7. 更快薄片加工速度
| 增加薄片尖端的加工速度。 |
8. 2 組工作座標
9. 公制 / 英制切換
