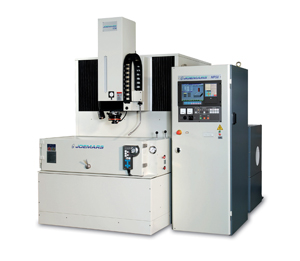

CNC 系列 JMNC53+NP50+D53
- 機器規格
- 附件配備
- 機械特點
- 控制系統
- 加工實例
- 影片撥放
- 線上詢問
CNC 系列 機台 規格表
| 項目 | UNIT | JMNC 53 |
|---|---|---|
| 工作台尺寸 | mm | 800 × 550 |
| X 軸行程 | mm | 500 |
| Y 軸行程 | mm | 350 |
| Z 軸行程 | mm | 350 |
| 工作台面至電極鈑底端距離 | mm | 310 ~ 660 |
| 最大電極重量 | kgs | 150 |
| 最大工件重量 | kgs | 1600 |
| 油槽內容積( W × D × H ) | mm | 1160 × 670 × 340 |
| 機台淨重 | kgs | 2800 |
| 機台外觀尺寸 ( W × D × H ) | mm | 1430 × 2175 × 2330 |
NP 系列 電源箱 規格表
| 項目 | UNIT | NP50 |
|---|---|---|
| 最大加工電流 | A | 50 |
| 最大電源消耗 | KVA | 4.5 |
| 最快加工速度 | mm³ / min | 390 |
| 最小電極消耗 | % | 0.20 |
| 最佳表面粗度 | µm Ra | 0.20 |
| 淨重 | kg | 320 |
| 外觀尺寸 ( W × D × H ) | mm | 680 x 1070 x 1820 |
CNC 系列 油箱 規格表
| 項目 | UNIT | D53 |
|---|---|---|
| 容積 | l | 600 |
| PUMP | HP | 0.85 HP × 1 |
| 淨重 | kgs | 180 |
| 過濾方式 | 紙網 x 2pcs | |
| 油箱外觀尺寸 ( W × D × H ) | mm | 2060 × 800 × 1160 |
* 機械規格及設計若有變更，恕不另行通知。
標準配件
| 濾油網 1 組 |
| 工具箱 1 個 |
| 噴油磁性座 1 組 |
| 電鑽夾頭 1 個 |
| 工作夾具組 1 組 |
| 標準電極頭 1 個 |
| 石英工作燈 1 個 |
| 水平墊 1 組 |
| 三軸光學尺 1 組 |
特別配件
| 自動減火器 |
| 電極搖動裝置 |
| 永久磁座 |
| 加工液冷卻器 |
| 3R & EROWA & Hirschmann 夾具 |
| 分度盤 |
| 自動更換電極裝置 |
| C 軸 |
特點
| MIC-2000 工業級電腦。 |
| 12.1” TFT LCD 彩色螢幕。 |
| 可選擇對話式或 GM 碼編輯程式 |
| 背景編輯功能。 |
| 巨集程式功能。 |
| 多國語言。 |
| 加工路徑顯示。 |
| 電子手輪定位及火花校模。 |
| 多孔巨集加工系統: 提供直線多孔 / 圓形多孔 / 弧形多孔 / 方陣多孔 / 任意多孔。 |
| 多段修細模組。 |
| 1000 組加工參數表，每組加工參數表可編輯 1000 組加工參數。 |
| 17 種搖動及行星運動。 |
| LWF 低消耗放電迴路系統，可控制峰值電流之上升斜率，大幅降低電極之尖角消耗。 |
| 追蹤式休止幅控制迴路系統，大幅降低加工中積碳之發生機率。 |
| 盒式模組化設計，用戶可自行維修及保養，大幅降低維修成本。 |
軟體規格
| 使用語文：英文 / 中文 |
| 使用單位：英制 / 公制 |
| 程式編輯：對話式程式編輯 / 一般 G / M 碼程式編輯 / 背景編輯 / 專家系統程式自動產生 / 內部/外部直接程式傳輸 ( RS232 ) |
| 操作模式：自動 / 手動 / 編輯 / 手動資料輸入 ( MDI ) |
| 畫面功能：專家系統 / 繪圖 / 診斷 / 警報 / 設定 |
| 軟體面板功能 : 程式預演 / 機械鎖定 / 單節執行 / 選擇跳開 / Z軸鎖定 |
| 定位功能：尋邊 / 尋溝心 / 孔中心 / 柱中心 / 頂點 / 火花校模 |
| 加工功能：行星加工 / 錐形加工 / 擴孔加工 / 向量加工 / 沿路徑加工 / 限時加工 / 多孔加工 / 多段修細加工 / C 軸加工 |
| 補償功能：刀長 / 刀徑 / 背隙 / 螺距 |
| MLC 功能：I/O 點 / C 點 / S 點 / A 點 / 計時器 / 計數器 / 暫存器 / D 暫存器 / 即時階梯圖顯示 |
| 一般功能：多重座標系統 / 座標縮放比例 / 座標旋轉 / 圖形旋轉 / 加工路徑顯示 / 巨集指令 / 線上說明 |
軸控制
| 基本軸數：3 軸 |
| 擴充軸數：1 軸 ( C 軸為選購 ) |
| 基本同動軸數：3 軸 |
| 擴充同動軸數：最多 4 軸 ( C 軸為選購 ) |
| 手輪可控軸數：3 軸 ( C 軸為選購 ) |
系統設定單位
| 公 制 - 最小輸入單位 : 0.001 mm / 最小命令值 : 0.001 mm / 最大行程設定 : 9999.999 mm |
| 英 制 - 最小輸入單位 : 0.0001 inch / 最小命令值 : 0.0001 inch / 最大行程設定 : 999.9999 inch |
| 角 度 - 最小輸入單位 : 0.001 deg / 最小命令值 : 0.001 deg / 最大行程設定 : 359.999 deg |
G 碼表
| 定位機能 - 功能 : 定位 / 不保護定位 / 靠邊 / 溝心 / 內中心 / 外兩點中心 / 外中心 / 頂點 / 原點 / 火花校模 / 參考點復歸 |
| 一般加工 - 功能 : 直線切削 / 順時針圓弧切削 / 逆時針圓弧切削 |
| 行星加工 - 功能 : 圓形行星 / 方形行星 / 向量行星 / 扇形行星 |
| 搖動加工 - 功能 : 標準搖動 / 搖動圖形旋轉 / 擴孔搖動平面 / 角度搖動設定 |
| 多孔加工 - 功能 : 線 / 圓 / 圓弧 / 方陣 / 任意模組多孔加工 |
| 限時加工 - 功能 : 限時加工 |
| 巨集 - 功能 : 巨集指令呼叫 |
| 座標機能 - 功能 : 機械定位 / 工作座標系統 / 極座標指令 / 縮放比例 / 座標旋轉 / 絕對 / 相對座標 / 設定座標 / 平面選擇 / 英制 / 公制選擇 |
| 補償機能 - 功能 : 刀徑補償 / 刀長補償 |
| C 軸功能 - 功能 : C 軸尋原點 / C 軸螺旋定位 / C 軸不保護螺旋定位 / C 軸螺旋切削 |
| 其他 - 功能 : 暫停 / 資料設定 ( 刀長資料 ) / 更換參數表 / 第二軟體行程極限設定 |
| 排渣退刀模式 - 功能 : 沿加工軸退刀 / 沿 Z 軸向上退刀 / 沿加工路徑退刀 / 回中心再沿加工軸退刀 / 45 度回中心再沿加工軸退刀 |
