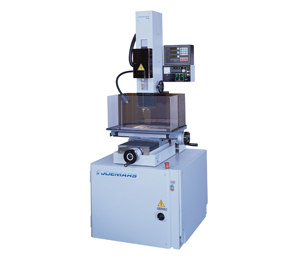

高速細孔放電加工機 JM325D
- 機器規格
- 附件配備
- 機械特點
- 控制系統
- 加工實例
- 影片撥放
- 線上詢問
機械規格
項目 | 單位 | JM325D |
---|---|---|
工作台規格 | mm | 460 x 210 |
X , Y 軸行程 | mm | 330 x 200 |
Z 軸行程 | mm | 345 |
W 軸行程 | mm | ----- |
導引軸行程 | mm | 150 |
最大工件重量 | kgs | 100 |
電極銅管管徑 | mm | φ 0.2 - φ 3.0 |
最大電極長度 | mm | 400 |
工作台至導引軸端距離 | mm | 120 - 270 |
加工液種類 | 蒸餾水 | |
水箱容量 | L | 10L x 2 |
機台淨重 | kgs | 620 |
外觀尺寸 | mm | 865 x 1465 x 2070 |
電源箱規格
項目 | 單位 | JM325D |
---|---|---|
最大電流輸出 | A | 25 |
尖峰電流設定 | 10 steps ( 0 - 9 ) | |
電容設定 | 10 steps ( 0 - 9 ) | |
放電幅設定 | 20 steps ( 0 - 19 ) | |
休止幅設定 | 20 steps ( 0 - 19 ) | |
放電間隙設定 | 10 steps ( 0 - 9 ) | |
伺服靈敏度設定 | 無段 ( 可變電阻控制 ) |
* 機械規格及設計若有變更,恕不另行通知。
標準配件
工具箱 1 只 |
不鏽鋼工作夾具組 1 組 |
標準電極頭 ( 0.2 ~ 3.0 mm ) 1 只 |
眼膜 ( 1.0 mm ) 1 只 |
銅管 ( 黃銅 ) ( 1.0 mm × 300 L ) 10 支 |
止水膠塊 ( 1.0 mm ) 10 只 |
水桶 ( 10 liter / D & DZ ) 2 個 |
濾網 2 個 |
特別配件
黃銅管 ( 0.3 ~ 300 L ) |
黃銅管 ( 0.5 ~ 3.0 mm × 300 L ) |
眼膜 ( 0.2 ~ 3.0 mm ) |
止水膠塊 |
特點說明
超性能細孔放電加工機,是特殊針對超硬材質鑽孔之設計,如超硬度鋼鐵或合金鋼,鎢鋼等….。 |
加工直徑範圍可由 0.2 ~ 3 mm。 |
超性能細孔放電加工機,特殊設計研發之放電迴路,可增加加工速度,良好的排渣,更低消耗,極具精密性。 |
廣泛之用途樣品 1
線切割用工件之起始洞點之加工 |
廣泛之用途樣品 2
多孔之加工 |
廣泛之用途樣品 3
排氣孔 / 冷卻孔之加工 |
廣泛之用途樣品 4
銅電極之排渣孔之加工 |
廣泛之用途樣品 5
盲孔之加工 |
廣泛之用途樣品 6
困難斜面或曲面之加工 |
