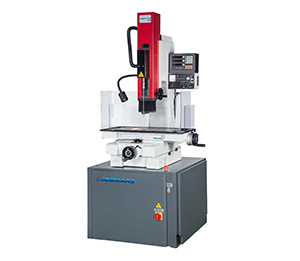

电火花 JM35D
- 机器规格
- 附件配备
- 机械特点
- 控制系统
- 加工实例
- 影片拨放
- 线上询问
机械规格
| 项目 | 单位 | JM35D |
|---|---|---|
| 工作台规格 | mm | 600 x 300 |
| X , Y 轴行程 | mm | 350 x 250 |
| Z 轴行程 | mm | 350 |
| W 轴行程 | mm | 200 |
| 导引轴行程 | mm | 150 |
| 最大工件重量 | kgs | 450 |
| 电极铜管管径 | mm | φ 0.2 ~ φ 3.0 |
| 最大电极长度 | mm | 400 |
| 工作台至眼模钣距离 | mm | 40 ~ 390 |
| 加工液种类 | 蒸馏水 | |
| 水箱容量 | L | 10L x 2 |
| 机台净重 | kgs | 840 |
| 外观尺寸 W x D x H | mm | 1060 x 1380 x 2365 |
电源箱规格
| 项目 | 单位 | JM35D |
|---|---|---|
| 最大输出电流 | A | 25 |
| 最大电源消耗 | KVA | 3 |
| 峰值电流设定 | 10 段 ( 0 - 9 ) | |
| 电容设定 | 10 段 ( 0 - 9 ) | |
| 放电幅设定 | 20 段 ( 0 - 19 ) | |
| 休止幅设定 | 20 段 ( 0 - 19 ) | |
| 放电间隙设定 | 10 段 ( 0 - 9 ) | |
| 伺服灵敏度设定 | 无段 ( 可变电阻控制 ) |
* 机械规格及设计若有变更，恕不另行通知。
标准配件
| 工具箱 1 只 |
| 不锈钢工作夹具组 1 组 |
| 精密夹头 ( φ 0.2 ~ φ 3.0 mm ) 1 只 |
| 眼模 ( φ 1.0 mm ) 1 只 |
| 黄铜管 ( φ 1.0 mm ) 10 支 |
| 水桶 ( 10 公升 ) 2 个 |
| 止水胶块 10 只 |
| 滤网 1 只 |
| 操作手册 1 套 |
特别配件
| 滤网 |
| 黄铜管 / 红铜管 ( φ 0.2 ~ φ 3.0 mm ) |
| 眼模 ( φ 0.2 ~ φ3.0 mm ) |
| 止水胶块 |
特点说明
| 超性能细孔放电加工机，是特殊针对超硬材质钻孔之设计，如超硬度钢铁或合金钢、钨钢等 |
| 加工直径范围可由 0.2 ~ 3.0 mm |
| 超性能细孔放电加工机，特殊研发之放电回路，可增加加工速度，良好的排渣，更低消耗，极具精密性 |
| 加工中如遇加工不稳定，会自动调整休止幅 |
| 特殊之高压 PUMP 设计，可以在启动加工液之瞬间，由电极铜管喷出加工液。当关闭加工液时，特殊回流管装置可使铜管瞬间止水 |
| 电极防撞装置 |
| 内含三轴光学尺系统 : X, Y 轴采用光学尺，Z 轴采用编码器 |
| 寻边时 Z 轴座标自动归零功能 |
广泛之用途样品 1
| 线切割用工件之起始孔加工 |
广泛之用途样品 2
| 多孔之加孔 |
广泛之用途样品 3
| 深孔之加工 |
广泛之用途样品 4
| 铜电极之排渣孔加工 |
广泛之用途样品 5
| 盲孔之加工 |
广泛之用途样品 6
| 困难斜面或曲面之加工 |
