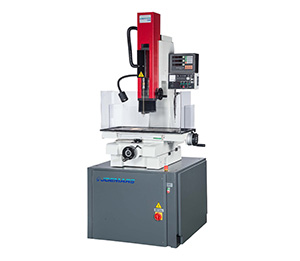

高速細孔放電加工機 JM35D
- 機器規格
- 附件配備
- 機械特點
- 控制系統
- 加工實例
- 影片撥放
- 線上詢問
機械規格
| 項目 | 單位 | JM35D |
|---|---|---|
| 工作台規格 | mm | 600 x 300 |
| X , Y 軸行程 | mm | 350 x 250 |
| Z 軸行程 | mm | 350 |
| W 軸行程 | mm | 200 |
| 導引軸行程 | mm | 150 |
| 最大工件重量 | kgs | 450 |
| 電極銅管管徑 | mm | φ 0.2 ~ φ 3.0 |
| 最大電極長度 | mm | 400 |
| 工作台至眼模鈑距離 | mm | 40 ~ 390 |
| 加工液種類 | 蒸餾水 | |
| 水箱容量 | L | 10L x 2 |
| 機台淨重 | kgs | 840 |
| 外觀尺寸 W x D x H | mm | 1060 x 1380 x 2365 |
電源箱規格
| 項目 | 單位 | JM35D |
|---|---|---|
| 最大輸出電流 | A | 25 |
| 最大電源消耗 | KVA | 3 |
| 峰值電流設定 | 10 段 ( 0 - 9 ) | |
| 電容設定 | 10 段 ( 0 - 9 ) | |
| 放電幅設定 | 20 段 ( 0 - 19 ) | |
| 休止幅設定 | 20 段 ( 0 - 19 ) | |
| 放電間隙設定 | 10 段 ( 0 - 9 ) | |
| 伺服靈敏度設定 | 無段 ( 可變電阻控制 ) |
* 機械規格及設計若有變更，恕不另行通知。
標準配件
| 工具箱 1 只 |
| 不鏽鋼工作夾具組 1 組 |
| 精密夾頭 ( φ 0.2 ~ φ 3.0 mm ) 1 只 |
| 眼模 ( φ 1.0 mm ) 1 只 |
| 黃銅管 ( φ 1.0 mm ) 10 支 |
| 水桶 ( 10 公升 ) 2 個 |
| 止水膠塊 10 只 |
| 濾網 1 只 |
| 操作手冊 1 套 |
特別配件
| 濾網 |
| 黃銅管 / 紅銅管 ( φ 0.2 ~ φ 3.0 mm ) |
| 眼模 ( φ 0.2 ~ φ3.0 mm ) |
| 止水膠塊 |
特點說明
| 超性能細孔放電加工機，是特殊針對超硬材質鑽孔之設計，如超硬度鋼鐵或合金鋼、鎢鋼等 |
| 加工直徑範圍可由 0.2 ~ 3.0 mm |
| 超性能細孔放電加工機，特殊研發之放電迴路，可增加加工速度，良好的排渣，更低消耗，極具精密性 |
| 加工中如遇加工不穩定，會自動調整休止幅 |
| 特殊之高壓 PUMP 設計，可以在啟動加工液之瞬間，由電極銅管噴出加工液。當關閉加工液時，特殊回流管裝置可使銅管瞬間止水 |
| 電極防撞裝置 |
| 內含三軸光學尺系統 : X, Y 軸採用光學尺，Z 軸採用編碼器 |
| 尋邊時 Z 軸座標自動歸零功能 |
廣泛之用途樣品 1
| 線切割用工件之起始孔加工 |
廣泛之用途樣品 2
| 多孔之加孔 |
廣泛之用途樣品 3
| 深孔之加工 |
廣泛之用途樣品 4
| 銅電極之排渣孔加工 |
廣泛之用途樣品 5
| 盲孔之加工 |
廣泛之用途樣品 6
| 困難斜面或曲面之加工 |
